時間:2022-10-13| 作者:admin

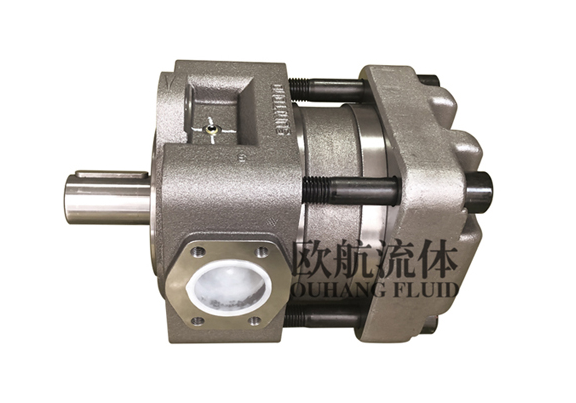

住友齒輪泵是設備中的配件,經常用于液壓系統,是很多設備中不可缺少的組成部分,接下來看看住友齒輪泵的工作特點和常見的問題有哪些。
住友齒輪泵是機器潤滑、供油或其他液體系統的組成部分,是一種回轉式液壓泵。齒輪箱有兩個或多個嚙合齒輪,流體在旋轉的作用下從一側吸入,從另一側排出。
住友齒輪泵原理:住友齒輪泵基本的形式是兩個大小相同的齒輪在緊密配合的外殼內相互嚙合并相對轉動。兩側緊緊地裝入外殼。來自擠出機的物料進入吸嘴兩個齒輪的中間,充滿該空間,隨著齒的轉動沿機殼運動,后續在兩齒嚙合時排出。
住友齒輪泵結構特點: 1、結構簡單。 2、工作要求低; 3、齒輪端蓋和齒間槽形成多個固定密封工作腔,只能用作計量泵。
住友齒輪泵的工作特點
優點:結構簡單緊湊、體積小、重量輕、可制造性好、價格低廉、自吸力強、不易受油污、調速范圍廣、承受沖擊載荷能力強、維修方便、工作可靠。
缺點:徑向力不平衡,流量脈沖大,噪音大,效率低,零件兼容性差,磨損后不易修復,不能用作變量泵。
住友齒輪泵的常見問題
1、油池現象:漸開線住友齒輪泵在運轉過程中,齒輪相交處的封閉容積隨時間而變化,稱為。困油現象,液壓油是不可壓縮的,所以外齒輪會產生較大的振動和噪音,影響系統的正常運行。
排除方法:打開前后蓋板卸荷槽或浮動軸套。卸荷槽的開啟原理:兩槽之間的距離為較小的容積,容積由大到小與液壓腔相連。當較小的變大時,它與吸油室相通。
2、泄漏現象:住友齒輪泵的泄漏量比較大。如果外齒輪在轉動,則泄漏路徑中存在三個點:其中端面?zhèn)乳g隙泄漏量較大,占總泄漏量的80%~85%。隨著壓力的增加,后者的撓度顯著增加,而前者保持不變。這是外嚙合住友齒輪泵泄漏的主要原因。容積效率低,不適合用作高壓泵。
解決方法:端面間隙補償采用靜壓平衡措施,在齒輪與蓋板之間增加浮動襯套、浮動側板等補償件。
3、受力不平衡現象:右側為液壓腔,左側為吸油腔,兩腔壓力不平衡。此外,由于齒尖的泄漏,液壓室中的壓力會降低。這兩個不平衡壓力作用于齒輪和軸上的徑向不平衡壓力。油壓越高,受力越大,軸承磨損越快,軸承壽命越短,軸彎曲,齒尖和軸孔磨損增加。
注意事項:使用壓力平衡槽或縮小液壓腔。
適用范圍:石油部門一般輸送燃料油、潤滑油等潤滑液體。在機械工業中,用作中速、小功率液壓和潤滑油系統的輔助油泵??捎糜诨瘜W工業??捎糜谳斔湍猃?、聚乙烯、聚丙烯等熔融樹脂等高粘度物料。
綜合上述,可以了解到住友齒輪泵的優點和缺點,還有日常工作中會出現什么問題及解決方法。
